Kompleks sportowy w Konstantynie w Algierii


Zwycięzca międzynarodowego konkursu z marca 2014

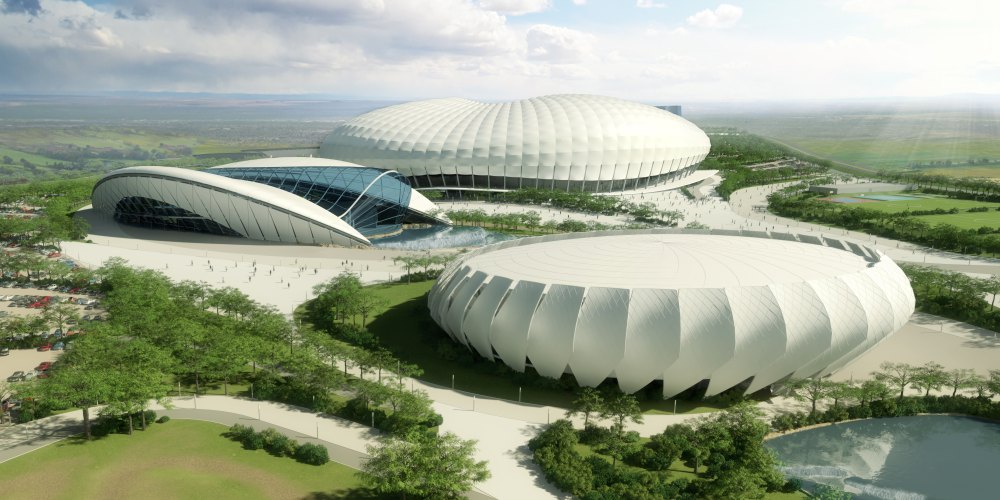

Teren przeznaczony na lokalizację kompleksu sportowego miasta Constantine zajmuje powierzchnię ok. 80 ha na terenie bardzo zróżnicowanym w dużym spadkiem. Kompleks sportowy przewidziany jest jako zespół budynków, ze stadionem piłkarskim dla 50.000 kibiców jako centralnym obiektem założenia. Pozostałe obiekty to hala wielosportowa, zespół pływalni, hala do tenisa, budynki przeznaczone do sportów jeździeckich oraz hotel. Na terenie opracowania zlokalizowana jest również cała infrastruktura potrzebna do obsługi poszczególnych obiektów w postaci parkingów dla kibiców, autokarów, parkingów dla VIP, dziennikarzy, pomocniczych obiektów sportowych w postaci boisk treningowych, otwartych boisk sportowych oraz obsługujących teren ciągów pieszych, dróg dojazdowych wewnętrznych i zewnętrznych.

Inspiracją dla ukształtowania terenu opracowania stały się otaczające go pola uprawne z ich kolorystyką i organicznymi, płynnymi kształtami. Poprzez dbałość o przestrzenie rekreacyjne z zielenią, drzewami, elementami wody, które przenikają się swobodnie z projektowanymi ścieżkami dla pieszych, stworzono wrażenie przyjaznego terenu dla gości odwiedzających tak duży kompleks. Jako główny kierunek przybywania kibiców założono kierunek północny od strony miasta Constantine, lotniska oraz węzła autostrady A1 prowadzącej z Algieru na wschód.

Zestawienie powierzchni:
powierzchnia terenu: 90ha
powierzchnia zabudowy: 8,9ha
powierzchnia utwardzona – ciągi piesze: 19,4ha
powierzchnia utwardzona – komunikacja kołowa: 6,5ha
powierzchnia utwardzona – parkingi: 18,7ha

INNE ELEMENTY KOMPLEKSU

Tereny boisk zewnętrznych
Na powierzchni 2,5 ha znajduje się boisko do koszykówki, boisko do siatkówki, boisko do piłki ręcznej, 3 boiska do piłki nożnej ze sztuczną trawą oraz 6 bulodromów oraz budynek z zapleczem szatniowym i sanitarnym.

Centrum tenisowe z możliwością zadaszenia głównego kortu tenisowego
Powierzchnia terenu: 3ha. W skład zespołu wchodzi 6 kortów tenisowych na otwartym powietrzu z trybunę na 1000 miejsc siedzących i jeden główny kort tenisowy z trybunami na 4000 miejsc. Dostępne są parkingi oraz cała infrastruktura niezbędna do uprawiania tego sportu jak i organizowania imprez z nim związanych.

Centrum Sportów Jeździeckich
W południowej części terenu opracowania, na powierzchni około 8,45 ha zaprojektowane zostało Centrum Sportów Jeździeckich. Kompleks składa się z głównej przekrytej hali z areną do woltyżerki (trybuna dla 287 osób, zaplecze dla zawodników i sędziów), ujeżdżalnia (widownia dla 622 osób) oraz kryta arena do skoków przez przeszkody (widownię dla 1000 osób). Za halą znajduje się kompleks stajni i obiektów pomocniczych. Wschodnia część terenu to otwarta przestrzeń o powierzchni ok. 5 ha przeznaczona do uprawiania sportów jeździeckich.

Hotel i restauracja.
Budynek hotelowy zlokalizowany jest przy południowej granicy terenu opracowania (powierzchnia terenu - 8 ha), w bezpośrednim sąsiedztwie węzła komunikacyjnego zapewniającego zjazd z autostrady. Rozbudowana część parterowa w kształcie „pustynnej wydmy” mieści restauracje dla 500 osób, sale audytoryjną dla 600 widzów, kompleks rekreacyjny z zapleczem szatniowym, basenem, sauną, łaźnią turecką oraz salą fitness.

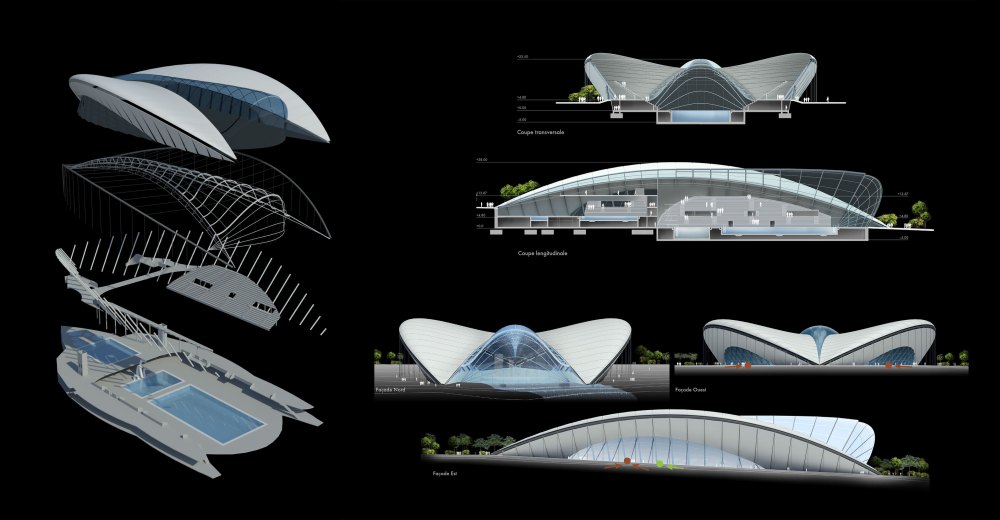

Centrum Nautique

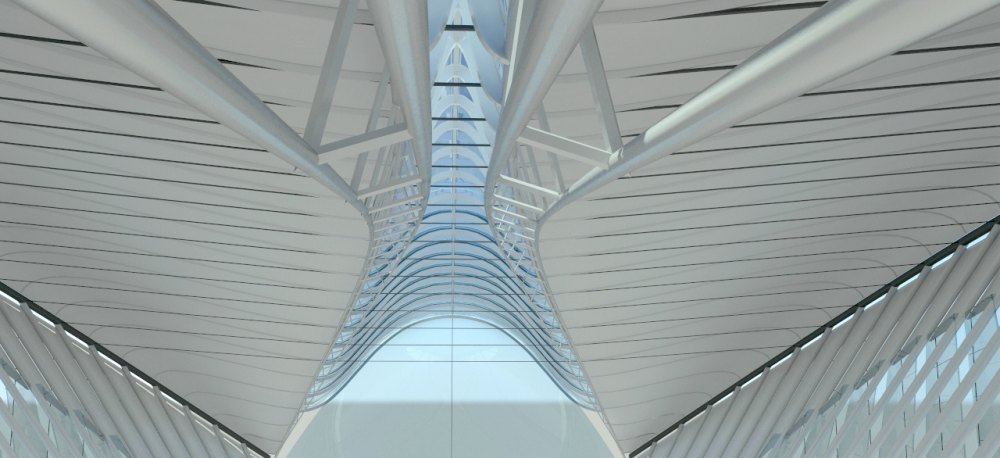

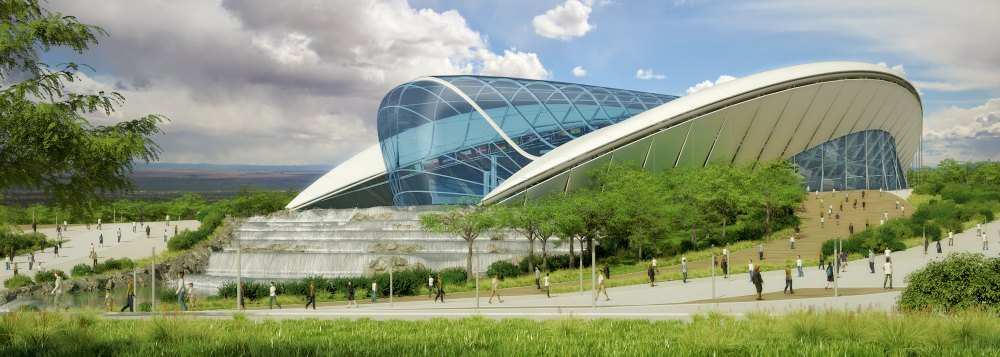

Centrum Sportów Wodnych jest kompleksem basenów rekreacyjnych i sportowych. Składa się z basenu olimpijskiego o długości 50m z widownią dla 3000 osób i z 5 wieżami do skoków, z mniejszego basenu o długości 25m z trybunami dla 600 widzów oraz basenów do nauki pływania i brodzików dla dzieci, siłownią, saunami, łaźniami oraz kawiarnią. Cały kompleks zaprojektowany został jako jeden obiekt sportowy o kształcie przypominającym pływaka, który wynurza się z wody w czasie pokonywania dystansu basenu. Niepowtarzalna, opływowa forma budynku, pełna dynamizmu i energii wynurza się ze skarpy, na której jest posadowiona. Część szklanego dachu jest otwierana. Unikalna forma tego obiektu powstała z kombinacji odpowiednio dopasowanych elementów rozciąganych (lin) i ściskanych (łuków krawędziowych i łuków naświetla).

Dane obiektu:
powierzchnia terenu: 4 ha
powierzchnia zabudowy: 16 200 m²
powierzchnia całkowita: 24 000m²

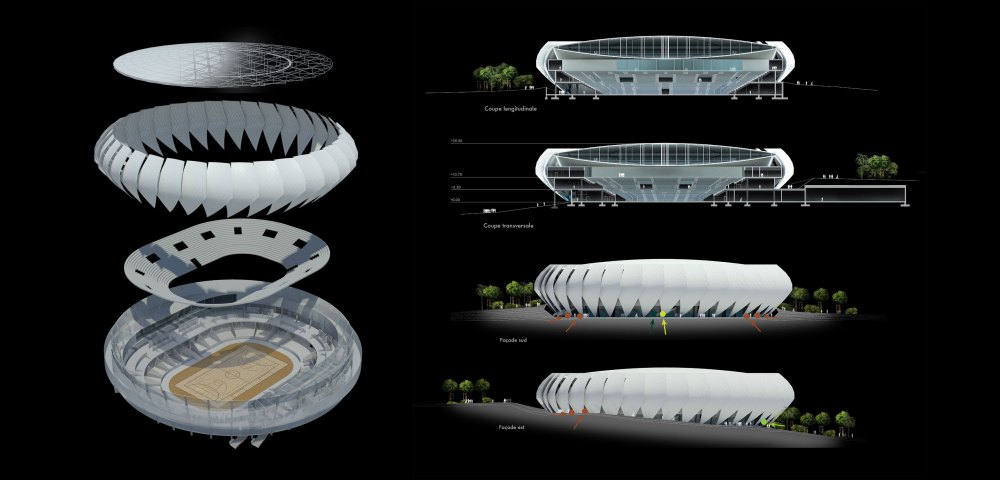

Sala wielosportowa dla 5.000 widzów

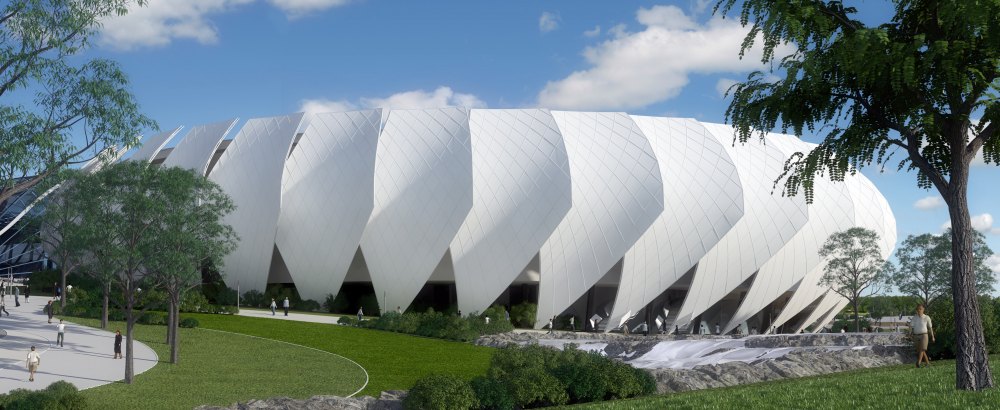

Hala sportowa łączy w sobie funkcje hali do gry w koszykówkę, siatkówkę, piłkę ręczną, z możliwością aranżacji płyty boiska pod wszelkie inne wydarzenia sportowe i widowiskowe, jak koncerty, wystawy. W parterze obiektu pod trybunami znajdują się niezbędne zaplecza szatniowe dla zawodników, z boiskami treningowymi, odnową biologiczną, siłownią oraz całe zaplecze biurowe i magazynowe oraz strefy robocze mediów oraz strefy gastronomiczne i sanitarne. Komentatorzy telewizyjni, radiowi oraz goście specjalni (Vipy) przemieszczają się niezależną komunikacją do wyznaczonych stref.

Zaprojektowano zadaszenie obiektu w postaci belek hybrydowych stalowo-cięgnowych z zastosowaniem nowoczesnych stopów stali o wysokich wytrzymałościach. Pokrycie dachu przewiduje izolację termiczną, dzięki czemu możliwe jest dostosowanie klimatu panującego wewnątrz niezależnie od warunków zewnętrznych. Elewację zaprojektowano w postaci żagli ukośnych pokrytych membraną, co wspomaga system wentylacji obiektu. Ramy stalowe żagli ukształtowano w ten sposób, by elementy naciągające membrany były sprzężone z elementami mocującymi żagle do budynku.

Dane obiektu:
powierzchnia terenu: 3 ha
powierzchnia zabudowy: 7 300 ha
powierzchnia całkowita: 15 000 ha

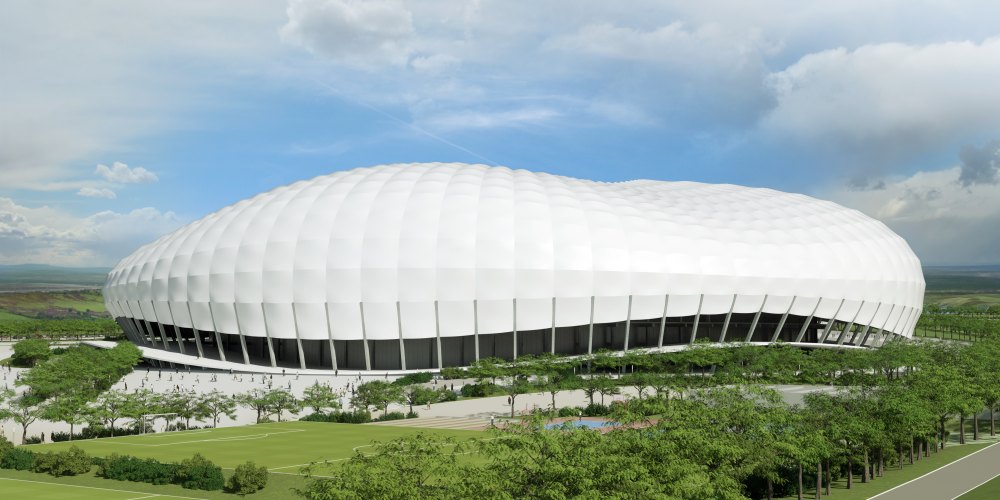

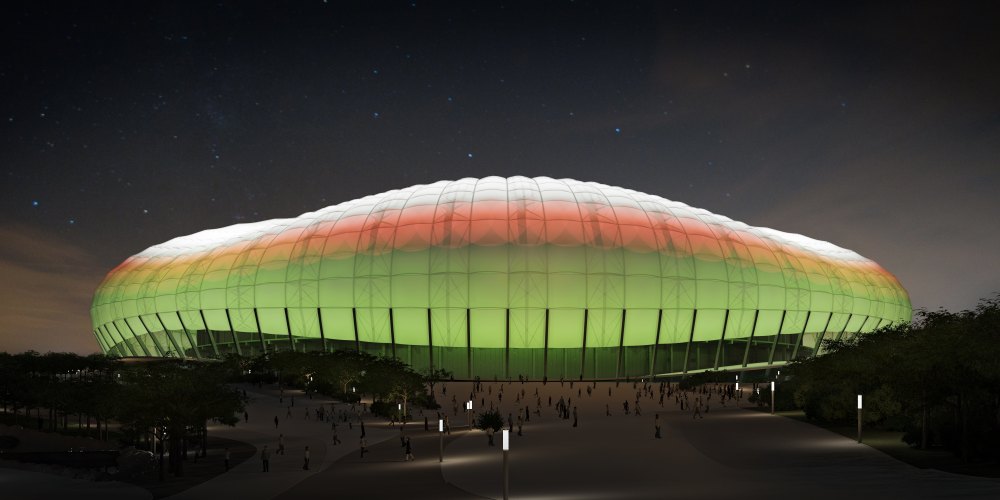

Stadion futbolowy dla 50.000 widzów

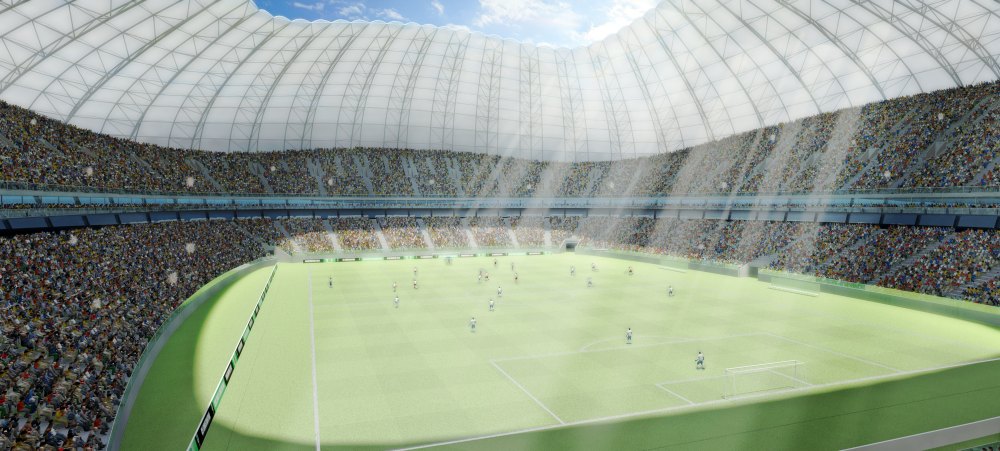

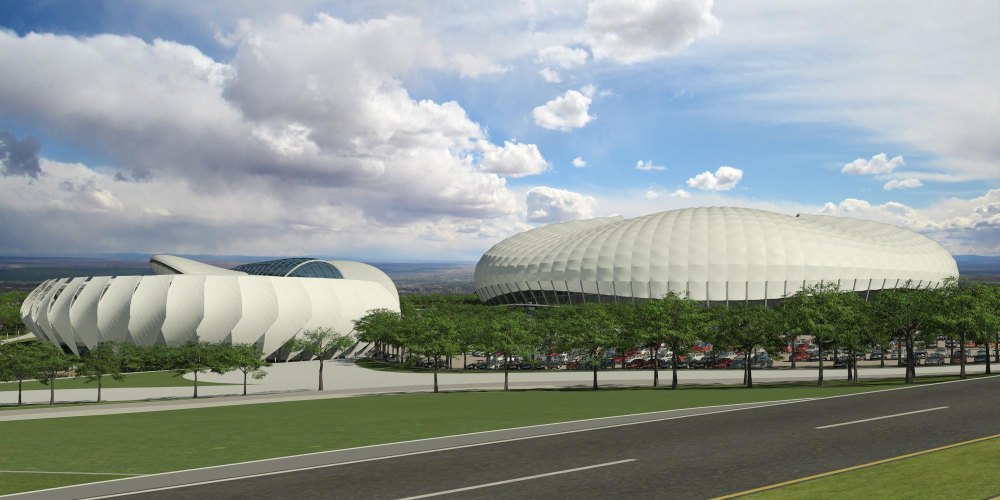

Centrum kompleksu sportowego stanowi stadion z trybunami na 50 000 miejsc siedzących. Stanowi on dominantę architektoniczną i wysokościową całego założenia i zamknięcie głównej osi widokowej i ciągu pieszego od strony północnej. Charakterystycznym elementem stadionu jest promenada oplatająca obiekt dookoła, przenikająca przez 2 poziomy stadionu (+1 i +2)zapewniająca bezkolizyjny ruch łącząc się z promenadą. Od strony głównego ciągu komunikacji pieszej została wydzielona strefa kibica na dwóch poziomach 0 i +1. Mieści ona zespół kulturalno–handlowy, muzeum, kina, punkty informacyjne i kasy. Funkcjonuje niezależnie od imprez odbywających się na stadionie. Na poziomie parteru obiektu została funkcjonalnie wydzielona część pod trybuną główną. Stanowi ona zaplecze sportowe dla wszystkich imprez organizowanych na stadionie. Druga kondygnacja trybuny głównej to przede wszystkim strefa kibica z wejściami, restauracjami, punktami gastronomicznymi i sanitariatami oraz pomieszczenia pracy dla mediów, zaplecza socjalno–szatniowe, jest również część strefy VIP. Poziom ten dostępny dla kibiców niepełnosprawnych. Na kolejnej kondygnacji +3 zlokalizowane są studia panoramiczne z widokiem na płytę boiska oraz centrum ochrony, 58 skyboxów oraz strefa VIP dookoła stadionu z zapleczem. Na +4 - strefa prasy, komentatorów i fotografów z wyjściem na trybunę główną.

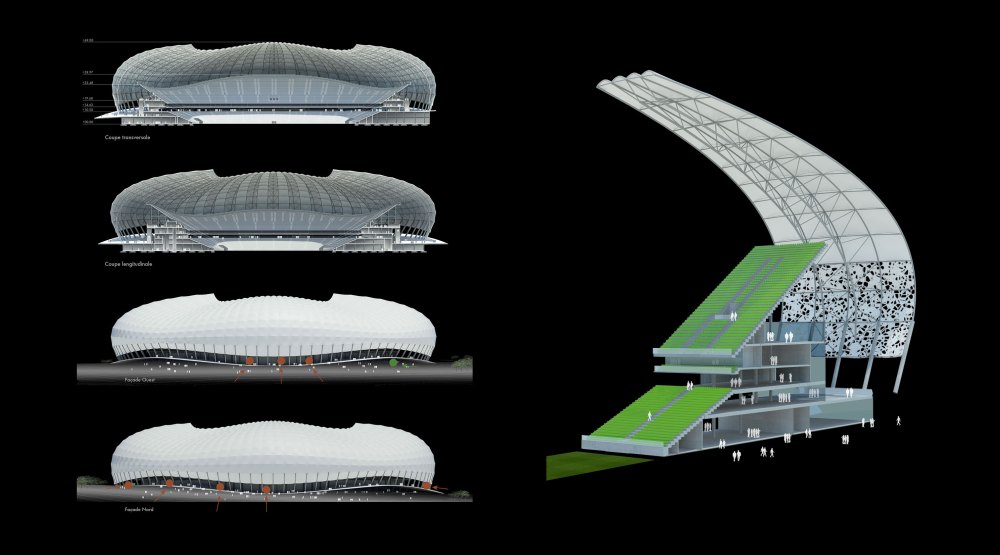

Zaprojektowano zadaszenie złożone z kilkudziesięciu układów poprzecznych rozmieszczonych równomiernie. Każdy z nich to kratownica przestrzenna o takiej samej konstrukcji, lecz z różną geometrią. Kratownice te opierają się na fundamentach, natomiast całość konstrukcji pracuje na zasadzie zaciskanego koła. Pokrycie zadaszenia stanowi membrana rozpięta pomiędzy kratownicami dodatkowo kształtowana łukami poprzecznymi. Przekrycie zachodzi na pionową część kratownic, dzięki czemu stanowi równocześnie elewację stadionu.

Wewnętrzne elementy obiektu, takie jak trybuny, stropy, klatki schodowe zaprojektowano jako żelbetowe z maksymalnym wykorzystaniem elementów prefabrykowanych powtarzalnych, co pozwoli na maksymalne skrócenie czasu budowy.

Dane stadionu:
powierzchnia terenu: 45 ha
powierzchnia zabudowy: 41 500 m²
powierzchnia całkowita: 101 500 m²
